グラフィックス参考実例集:matplot

(グラフィックス参考実例集に戻る。Rのグラフィックスパラメータを参照する。)

matplot 関数は二つの行列の対応列毎の散布図を同時に描きます。列毎にプロットシンボルを変えることにより識別をしやすくします。いくつかのデータを重ねてプロットするためにplotとpointsを組み合わせて使うことができますが、座標系の設定などが煩わしくなります。 matplotは二つの 行列x、yをとり、その各列についてプロットをおこないます。座標系は全てのデータがうまく収まるように設定されます。列毎にマーカの色や形を変えて区別がつくようにもします。 引数type、lty、pch、colはtsplotと同じ様に指定することができます。 なお、上書き用にmatpoints、matlines が用意されています。

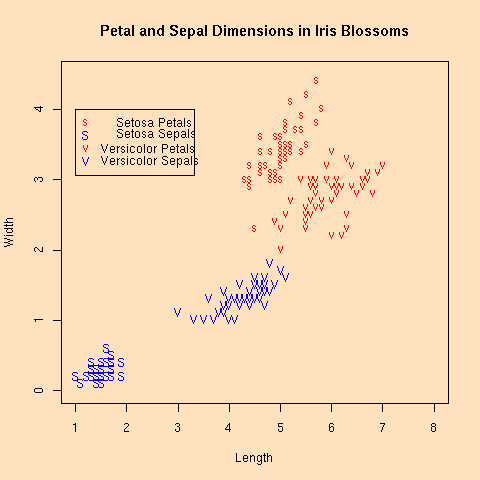

例1。2種類のアヤメ(setosa, versicolor)の花弁・顎片の長さと幅の散布図の同時表示

matplot3 <- function() {
    data(iris)                  # is data.frame with  `Species' factor
    table(iris$Species)
    iS <- iris$Species == "setosa"
    iV <- iris$Species == "versicolor"
    op <- par(bg = "bisque")
    matplot(c(1, 8), c(0, 4.5), type= "n", xlab = "Length", ylab = "Width",
            main = "Petal and Sepal Dimensions in Iris Blossoms")
    matpoints(iris[iS,c(1,3)], iris[iS,c(2,4)], pch = "sS", col = c(2,4))
    matpoints(iris[iV,c(1,3)], iris[iV,c(2,4)], pch = "vV", col = c(2,4))
    legend(1, 4, c("    Setosa Petals", "    Setosa Sepals",
                   "Versicolor Petals", "Versicolor Sepals"),
           pch = "sSvV", col = rep(c(2,4), 2))
  }

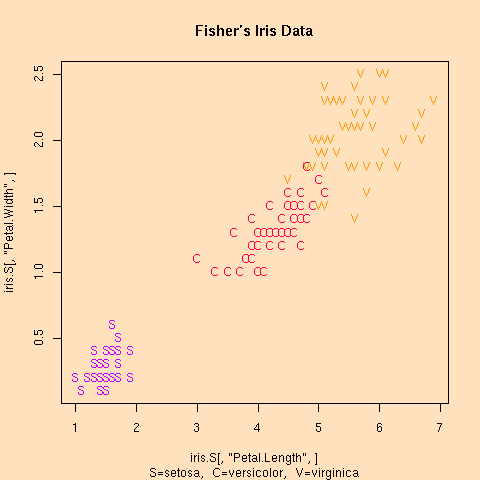

例2。 3種類のアヤメ(setosa, versicolor,virginica)の花弁の幅と長さの散布図の同時表示

matplot4 <- function() {
    data(iris)                  # is data.frame with  `Species' factor
    nam.var <- colnames(iris)[-5]
    nam.spec <- as.character(iris[1+50*0:2, "Species"])
    iris.S <- array(NA, dim = c(50,4,3), dimnames = list(NULL, nam.var, nam.spec))
    for(i in 1:3) iris.S[,,i] <- data.matrix(iris[1:50+50*(i-1), -5])

    matplot(iris.S[,"Petal.Length",], iris.S[,"Petal.Width",], pch="SCV",
            col = rainbow(3, start = .8, end = .1),
            sub = paste(c("S", "C", "V"), dimnames(iris.S)[[3]],
                        sep = "=", collapse= ",  "),
            main = "Fisher's Iris Data")
}
 left

添付ファイル: filematplot4.png 1912件 [詳細] filematplot3.png 2091件 [詳細]
